基本信息：
項目名稱：上海浦東圖書館能耗監測系統的設計與應用
項目地點：上海
實施時間：2009年2月

項目簡介：
浦東圖書館新館坐落于以世博會會場與世紀公園為中心的上海新文化圈，呈規則的六面體形，外觀用條形碼般的掛石材裝飾，遠看仿佛是一個憑空懸起的發光“大書柜”的浦東圖書館新館，位于浦東前程路88號，占地面積約3公頃，總建筑面積6萬多平方米。新館建成后，其藏書容量可達200萬冊，閱覽座位約3000個，預計日接待讀者可達6000人次。并擁有約10000平方米可舉辦講座、展覽及文化娛樂休閑等活動空間。其中的多功能演講廳從地下一夾層躍至二層，可容納600人。還將實行藏、借、閱一體化管理方式，讀者可以在圖書館中自由走動閱覽或借書。
上海安科瑞電氣股份有限公司于2009年初承接了浦東圖書館新館電力監 控/電能管理系統的設計與實施。系統采用Acrel-3000型電能管理系統，實現了對配電室內的高壓、低壓進線、電容補償、聯絡、出線回路及樓層動力向內安裝的電力儀表進行遠程監測，另外實現了對直流屏、變壓器溫控器、模擬屏等的遠程通訊監測。

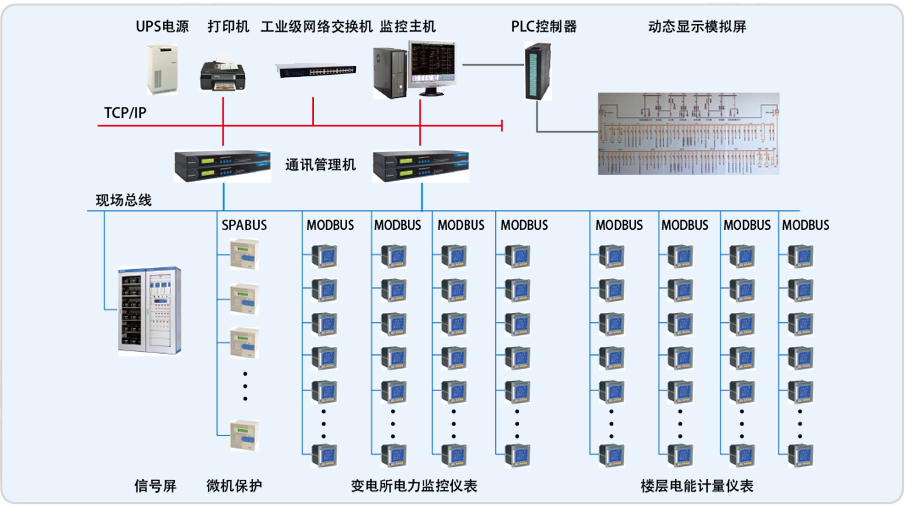

整個系統采用網絡分布式結構，監控主機位于地下一層變電所值班室內，各變電所配電柜內安裝有本公司ACR330ELH、ACR220EFLK儀表共計200多回 路，第三方設備共計200多臺。系統采用開放的通訊協議，通過現場總線與高低壓配電系統、變壓器溫控裝置、直流屏、模擬屏實現數據通訊功能。同時監視系統提供標準的RS485接口向上連接到BMS系統。

系統實現的功能：
1.高壓一次系統圖模擬顯示，光字牌狀態監測、變壓器溫度信息在線監視。
2.直流屏實時信息顯示。
3.低壓一次系統圖實時監測、電能質量在線分析。
4.電流趨勢分析與越限報警，能耗統計與報表查詢、分析、打印。
